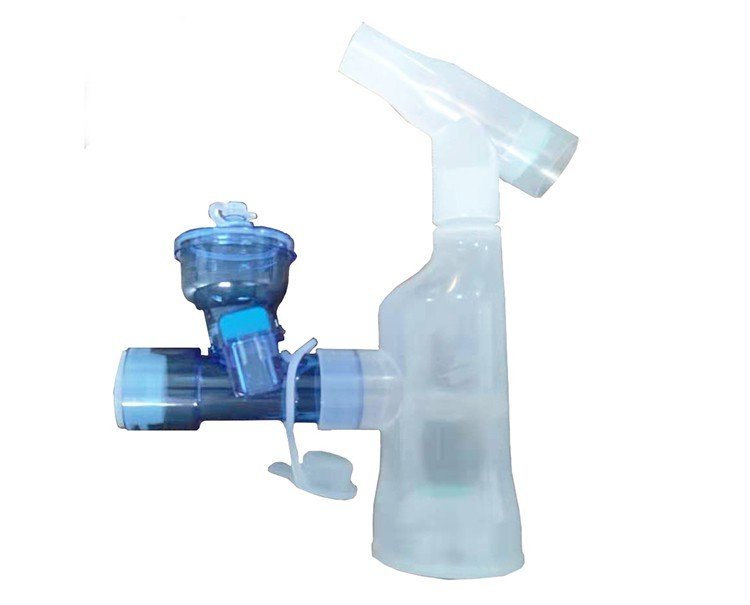

網式霧化器的工作原理

　　網式霧化器依照工作原理，一般分為主動網式和被動網式，示例如下：
　　（1）主動網式霧化器的霧化裝置中帶有網孔的霧化網片貼合有環狀的壓電陶瓷片，霧化網片可由金屬材料制成也可由金屬材料與高分子材料粘合而成。主機控制部分輸出一定頻率的電流及電壓，當頻率與霧化裝置的諧振頻率一致時，霧化網片隨著壓電陶瓷片進行簡諧振動，將位于霧化網片一側的藥液經網孔擠到另一側，形成氣霧顆粒并噴出。
　　（2）被動網式霧化器帶有網孔的霧化網片在產生氣霧顆粒時不主動振動，霧化裝置中的壓電陶瓷與變幅桿連接，主機控制部分輸出一定頻率的電流及電壓，當頻率與霧化裝置（壓電陶瓷與變幅桿）的諧振頻率一致時，變幅桿的端面發生簡諧振動，將位于變幅桿端面和帶有網孔的霧化網片之間的藥液經網孔擠到另一側，形成氣霧顆粒并噴出。

　　網式霧化器對霧化裝置的產霧原理、物理特性及結構尺寸進行描述，如明確霧化網片的材質、網孔的數目，網孔沿軸向切面的形狀尺寸，網孔區域的面積，網片的整體尺寸，壓電陶瓷的整體尺寸，變幅桿的尺寸等。若產品具有霧化率調節功能，應描述其技術實現方法。
